Обмуровка котлов

Это важная часть устройства промышленного котельного оборудования. Она помогает сохранять тепло в топочной камере, защищает элементы конструкции от воздействия высоких температур и снижает тепловые потери. От правильного выбора огнеупоров и качества монтажа зависят надежность, безопасность и эффективность работы котельной установки.

Рассмотрим, как устроена обмуровка, какие материалы применяются для ее изготовления, из каких этапов состоят работы и когда требуется восстановление защитных слоев.

Что такое обмуровка котла и зачем она нужна

Это огнеупорная и теплоизоляционная конструкция, которая окружает топочную камеру и отдельные газоходы. В зависимости от устройства агрегата она может состоять из кирпичной кладки, жаростойких бетонов, теплоизоляционных плит и других материалов.

Защитная конструкция выполняет несколько функций:

• Снижение теплопотерь. Ограничивает передачу тепла от горячих газов в окружающее помещение.

• Защита оборудования. Предохраняет металлические элементы, не рассчитанные на непосредственный контакт с пламенем, от перегрева.

• Обеспечение газоплотности. Вместе с уплотнениями препятствует нежелательному подсосу воздуха и выходу дымовых газов.

• Поддержание условий горения. Помогает сохранять необходимый температурный режим в топке.

• Повышение безопасности. Снижает нагрев наружных поверхностей до значений, предусмотренных проектом.

При этом обмуровка оборудования не заменяет водяное охлаждение экранных труб и другие штатные системы защиты.

Для каких котлов применяется

Такая защита используется преимущественно в промышленных и энергетических котельных установках. Ее конструкция зависит от мощности агрегата, вида топлива и особенностей топочной камеры.

Паровые котлы

Обмуровка парового котла применяется для теплоизоляции топочного пространства, защиты отдельных узлов и обеспечения необходимой газоплотности.

Например, обмуровка ДКВр предусматривается с учетом конструкции конкретного котла и его исполнения. При восстановлении старого агрегата обмуровка котла ДКВр должна выполняться по соответствующей технической документации, а не по универсальному образцу.

Водогрейные котлы

Обмуровка водогрейных котлов применяется в системах отопления и теплоснабжения. Она уменьшает потери тепла через ограждающие поверхности и защищает конструктивные элементы.

Для современных агрегатов с заводской теплоизоляцией дополнительная кирпичная кладка может не требоваться.

Другие котельные установки

Огнеупорная защита также используется в котлах-утилизаторах и установках, работающих на твердом топливе, газе, мазуте или биомассе, если это предусмотрено конструкцией.

Особого внимания требует обмуровка топки котла, где материалы подвергаются воздействию пламени, горячих газов, а иногда и золы, шлака и механическому износу.

Основные виды

Конструкции классифицируют по массе, способу крепления и технологии изготовления.

По массе и устройству

Тяжелая обмуровка представляет собой массивную кирпичную конструкцию. Она обладает значительной тепловой инерцией, создает нагрузку на основание и встречается преимущественно на котельном оборудовании традиционных конструкций.

Облегченная обмуровка сочетает огнеупорный слой с менее плотными теплоизоляционными материалами. По сравнению с массивной кладкой она позволяет уменьшить массу защитной конструкции.

Легкая обмуровка выполняется с использованием волокнистых изделий, плит, матов и других легковесных материалов. Ее применение зависит от температуры, газовой среды и требований к механической прочности.

По способу крепления

Различают конструкции, опирающиеся на основание, закрепленные на каркасе и подвесные системы. Отдельную группу составляют панельные решения из заранее подготовленных элементов.

Выбор определяется устройством котла, допустимыми нагрузками и необходимостью компенсации температурных расширений.

Материалы для обмуровки котла

Обмуровочные материалы выбирают с учетом назначения каждого слоя. Внутренняя поверхность должна выдерживать высокотемпературное воздействие, а наружная теплоизоляция — ограничивать передачу тепла.

На практике применяются:

• Шамотный кирпич. Используется для устройства огнеупорной кладки топок и других нагреваемых участков.

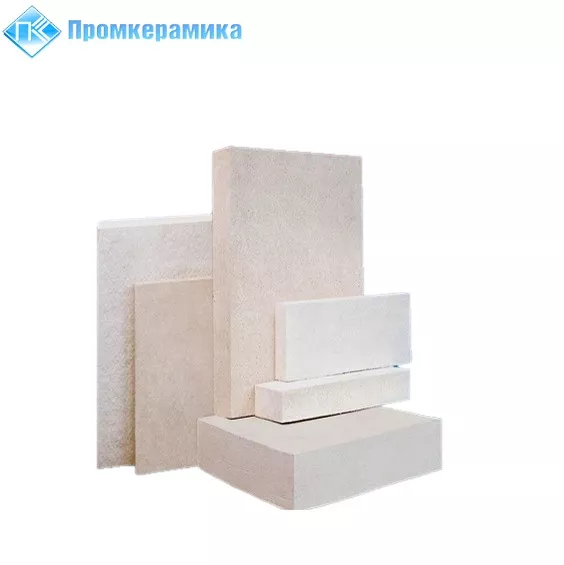

• Шамотно-волокнистые плиты. Применяются в теплоизоляционных конструкциях с учетом допустимой температуры эксплуатации и условий монтажа.

• Огнеупорные мертели. Служат для соединения кирпичей и заполнения кладочных швов.

• Жаростойкие бетоны и массы. Подходят для изготовления монолитных элементов и защиты поверхностей сложной формы.

• Теплоизоляционные маты и волокнистые изделия. Позволяют уменьшать теплопотери в предусмотренных проектом зонах.

Как подобрать подходящий материал

Главный критерий — температура обмуровки котла в конкретной зоне. При выборе необходимо различать температуру пламени, дымовых газов, поверхности огнеупорного слоя и наружной облицовки. Эти значения могут существенно отличаться.

Также учитывают химический состав продуктов сгорания, теплопроводность, плотность, термическое расширение, механические нагрузки и режим пусков и остановок.

Раствор для обмуровки подбирают по совместимости с кирпичом, рабочим температурным условиям и требованиям проекта. Обычные строительные кладочные смеси нельзя использовать вместо огнеупорных в зонах интенсивного нагрева без подтверждения их пригодности.

Технологии выполнения

Способ монтажа определяется котельной конструкцией и видом огнеупорной защиты.

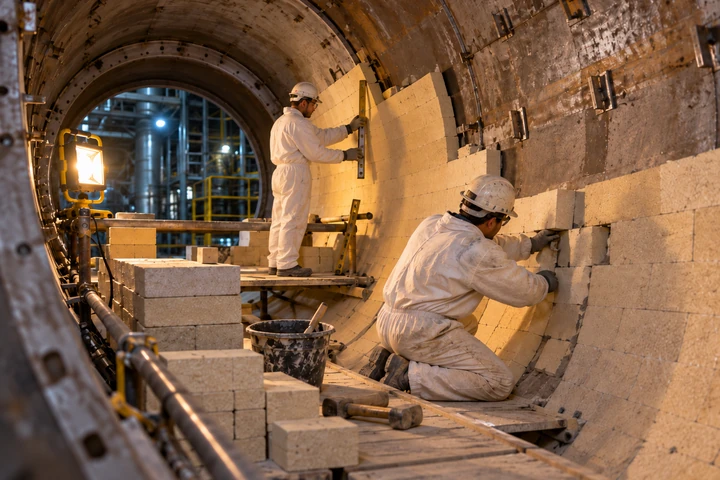

Кирпичная кладка. Огнеупоры укладывают на специальный состав с соблюдением перевязки, проектной толщины швов и устройства температурных зазоров.

Монолитная технология. Жаростойкие смеси укладывают в опалубку или наносят на подготовленную поверхность. После твердения проводят сушку и первый прогрев по установленному режиму.

Монтаж плит и матов. Теплоизоляционные элементы закрепляют предусмотренными проектом крепежными деталями. Особое внимание уделяют стыкам, проходам труб и участкам примыкания к металлоконструкциям.

Что показывает схема обмуровки

Схема – это часть проектной или заводской документации, показывающая расположение защитных слоев, их толщину, используемые материалы и способы крепления.

На чертежах также обозначают температурные швы, узлы примыкания, опорные элементы, проходы труб, горелочные устройства и люки.

Работать только по общему описанию технологии нельзя: даже котлы одной серии могут иметь различия в исполнении.

Основные этапы выполнения работ

Монтаж проводится в определенной последовательности:

1. Обследование и подготовка. Проверяют документацию, состояние основания, каркаса и металлических элементов. При ремонте удаляют поврежденные участки.

2. Разметка. Определяют границы кладки, расположение опор, креплений и температурных швов.

3. Монтаж огнеупорного слоя. Выполняют кладку или укладывают монолитные материалы согласно проекту.

4. Устройство теплоизоляции. Устанавливают плиты, маты либо другие предусмотренные изделия.

5. Герметизация и отделка. Уплотняют необходимые соединения, монтируют наружную облицовку.

6. Контроль качества. Проверяют размеры, целостность конструкции, состояние швов и правильность крепления.

7. Сушка и ввод в работу. Выполняют выдержку, сушку и постепенный прогрев по инструкции для конкретных материалов и котельных установок.

Ускоренный нагрев влажной кладки или монолитного слоя может вызвать образование пара внутри материала, растрескивание и отслоение.

Типичные дефекты и способы устранения

В процессе эксплуатации защитная конструкция подвергается температурным колебаниям, вибрациям и воздействию продуктов сгорания.

Наиболее распространены следующие проблемы:

• Трещины в кладке. Возникают из-за температурных напряжений, неравномерного нагрева или ошибок при устройстве компенсационных швов. Способ восстановления зависит от размера трещин и состояния окружающей кладки.

• Выкрашивание швов. Может быть связано с неподходящим кладочным составом или нарушением технологии. Поврежденные участки очищают и восстанавливают совместимым огнеупорным материалом.

• Отслоение теплоизоляции. Часто связано с повреждением креплений, вибрацией или неправильным монтажом. Требует проверки крепежной системы и замены дефектных элементов.

• Локальный перегрев наружной поверхности. Может указывать на разрушение изоляции или образование теплового моста. Причину устанавливают обследованием, в том числе с применением тепловизора.

Простое замазывание трещин без выявления причины не всегда эффективно. Если нарушена геометрия кладки или повреждены опоры, требуется более серьезное восстановление.

Обслуживание и ремонт

Состояние огнеупорной защиты проверяют во время планового обслуживания котельного оборудования. При наружном осмотре обращают внимание на трещины, деформации, следы выхода газов и необычный нагрев поверхностей.

Внутреннее обследование проводят после останова, охлаждения и выполнения необходимых мер безопасности.

Ремонт обмуровки котла может включать замену отдельных кирпичей, восстановление кладочных швов, обновление изоляционных плит или полную замену поврежденного участка.

Периодичность обследований зависит от типа котла, условий эксплуатации и требований производителя оборудования. После серьезного восстановления необходимо проверить качество работ и соблюсти режим сушки и прогрева.

Где купить огнеупорные материалы

Для надежной работы отопительного оборудования важно не только правильно выполнить монтаж, но и подобрать изделия, соответствующие проекту и условиям эксплуатации.

У производителя «ПромКерамика» можно купить шамотный кирпич, шамотно-волокнистые плиты, шамотный мертель, огнеупорную глину и другие огнеупорные материалы.

При выборе продукции рекомендуется учитывать марку материала, его технические характеристики, условия применения и требования документации.

Обратитесь в компанию «ПромКерамика», чтобы уточнить ассортимент и подобрать подходящие огнеупорные изделия для строительства, обслуживания или восстановления котельного оборудования.
