13 января 2025

Керамические кислотоупорные насадки играют важнейшую роль в современной промышленности, обеспечивая эффективность и безопасность многих технологических процессов. Эти специализированные изделия представляют собой ключевой элемент оборудования в различных отраслях, где требуется высокая устойчивость к агрессивным средам и экстремальным температурам. Благодаря своим уникальным свойствам, керамические насадки стали незаменимыми компонентами в химической, нефтехимической, металлургической и других отраслях промышленности.

Что это такое?

Керамические кислотоупорные насадки – это изделия, изготовленные из специальных видов керамики, обладающие высокой стойкостью к воздействию агрессивных химических сред, таких как кислоты, щелочи и другие реагенты. Они предназначены для использования в насадочных колоннах и другом тепломассообменном оборудовании, которое работает в диапазоне температур от 0°C до 120°C для кислых сред и от 0°C до 30°C для щелочных. Основная их функция заключается в перемешивании, перераспределении и увеличении площади контакта между жидкими и газовыми фазами. Изделия обладают особой структурой и составом, которые обеспечивают высокую устойчивость к агрессивным средам даже при повышенных температурах. Насадки кольцевые кислотоупорные керамические изготавливаются по ГОСТ 17612-89. В качестве сырья используются низкоспекающиеся тугоплавкие и огнеупорные глины, в которые добавляют оксид алюминия, карбид кремния или другие вещества для придания готовым изделиям определенных свойств.

Кислотоупорные насадки делятся на два типа в зависимости от способа размещения в емкостях.

  • Регулярные. Насадки укладывают в камеры в определенном порядке – от большего размера к меньшему.
  • Нерегулярные. Насадки загружают в рабочие емкости в хаотичном порядке.

Выбор способа размещения определяется особенностями производства и требованиями конкретной технологии.

Керамические насадки изготавливают разных форм:

  • Цилиндрические:

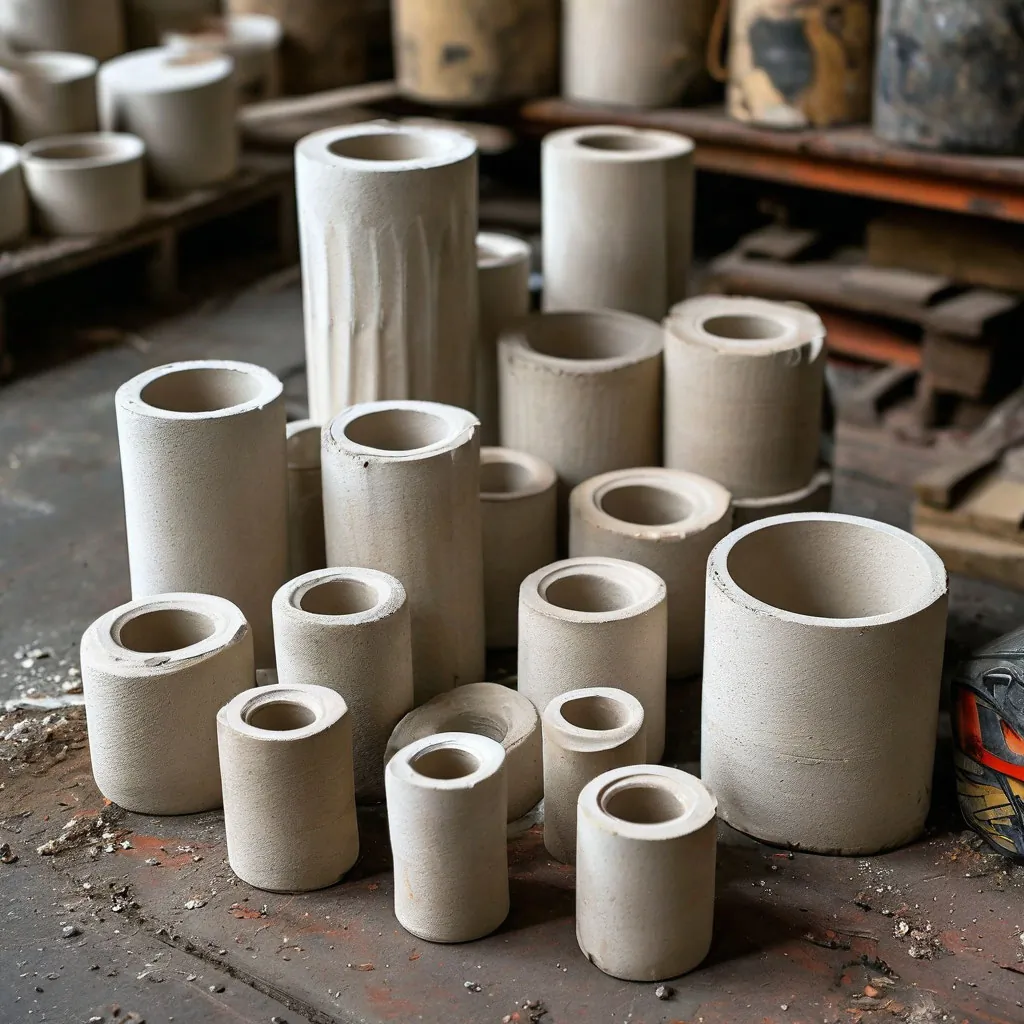

    • Кольца Рашига. Они тонкостенные 3−15 мм, диаметром от 15 до 150 мм. Наружный диаметр и длина изделий равны. По степени спекания черепка бывают плотноспеченные и пористые (из шамотной либо бесшамотной массы). Кольца Рашига относятся к нерегулярным насадкам.
    • С крестообразной перегородкой. Они относятся к регулярным кислотоупорным насадкам. Диаметр от 50 до 150 мм, высота от 40 до 120 мм. Устойчивость к воздействию кислот достигает практически 100% (99,98%), а водопоглощение не превышает 0,1%.
    • Кольца Палля. Изделие представляет собой кольцо одинаковой высоты и диаметра с открытым отверстием. Каждый слой оконного отверстия имеет две доли, каждая из которых загнута внутрь к центру кольца. Положения верхнего и нижнего слоев оконных отверстий смещены в противоположные стороны. Площадь отверстия около 30% от общей площади кольцевой стенки. Такая конструкция улучшает распределение пара и жидкости, полностью использует внутреннюю поверхность, так что газ и жидкость в колонне с насадкой могут свободно проходить через окно.
  • Седловидные. Это нерегулярные керамические насадки. Они бывают двух видов:
    • Инталокс. Изделия с гладкой поверхностью. Они обладают большей удельной поверхностью и свободным объемом, при этом гидравлическое сопротивление низкое. Такие характеристики обеспечивают более хаотичное движение, не формируют предпочтительных каналов протекания.
    • Седло Берля. По сравнению с Инталокс обладает меньшим гидравлическим сопротивлением, большей удельной поверхностью, эффективностью.

Основные функции и назначение

Керамическими насадками заполняют абсорберы, отпарные, холодильные колонны, экстракторы, конвертеры, аппараты для получения химических соединений. Их назначение заключается в обеспечении перемешивания, равномерного распределения активной массы, повышения контакта поверхностей жидкой и газовой фазы, а также в оптимизации теплообменных процессов в технологическом оборудовании.

Керамические кислотоупорные насадки выполняют ряд важных функций в промышленных процессах.

  • Фильтрация. Изделия служат эффективным барьером для твердых частиц в жидких и газовых потоках.
  • Разделение. Используются в процессах дистилляции и ректификации для разделения компонентов смесей.
  • Абсорбция. Обеспечивают большую площадь контакта между газом и жидкостью, повышая эффективность поглощения.
  • Катализ. Служат носителями катализаторов в химических реакциях.
  • Теплообмен. Способствуют эффективному переносу тепла между потоками.

Использование таких изделий позволяет повысить производительность установок, защитить оборудование от разрушения, минимизировать эксплуатационные затраты.

Сферы применения

Уникальные свойства керамических кислотоупорных насадок позволяют использовать их в различных отраслях промышленности.

  • Химическая промышленность. Насадки используются при переработке кислот, щелочей и агрессивных газов. Они применяются в реакторах, абсорберах и скрубберах для очистки газов и жидкостей.
  • Нефтехимия. Керамические насадки играют ключевую роль в каталитических и абсорбционных процессах, таких как крекинг, риформинг, очистка нефтепродуктов.
  • Металлургия и энергетика. Насадки применяются в системах очистки выбросов, теплообменных устройствах, установках газоочистки.
  • Производство удобрений. Керамические насадки используются в процессах синтеза аммиака и азотной кислоты.
  • Фармацевтика. Насадки применяются в процессах синтеза и очистки лекарственных препаратов.
  • Пищевая промышленность. Керамические насадки используются в процессах дистилляции и ректификации при производстве алкогольных напитков.

Преимущества керамических кислотоупорных насадок:

  • Устойчивость к химическим воздействиям. Высокая кислотоустойчивость и стойкость к щелочам позволяют использовать керамические насадки в самых агрессивных средах без риска коррозии и разрушения.
  • Термостойкость. Керамические насадки способны выдерживать экстремально высокие температуры (до 1600°C и выше), что делает их идеальными для использования в высокотемпературных процессах.
  • Долговечность. Они имеют длительный срок службы, что снижает затраты на замену и обслуживание оборудования.
  • Экологичность. Керамические материалы инертны и не выделяют токсичных веществ при эксплуатации, что делает их безопасными для окружающей среды.
  • Универсальность. Они подходят для работы с широким спектром материалов и могут использоваться в различных технологических процессах.
  • Низкое гидравлическое сопротивление. Особая структура изделий обеспечивает оптимальное распределение потоков и минимальное падение давления.
  • Высокая удельная поверхность. Большая площадь контакта способствует повышению эффективности массо- и теплообменных процессов.

Сравнение с другими типами насадок

Для полного понимания преимуществ керамических кислотоупорных насадок стоит сравнить их с изделиями из других материалов.

  • Металлические насадки.
  • Плюсы: высокая теплопроводность, механическая прочность.

    Минусы: подвержены коррозии, ограниченная химическая стойкость, высокая стоимость некоторых сплавов.

  • Пластиковые насадки.
  • Плюсы: низкая стоимость, легкий вес, хорошая химическая стойкость к некоторым веществам.

    Минусы: ограниченная термостойкость, низкая механическая прочность, склонность к деформации.

Керамические насадки предпочтительнее в условиях, требующих высокой химической и термической стойкости. Они идеально подходят для работы с агрессивными средами и в высокотемпературных процессах, где металлические и пластиковые изделия могут быстро выйти из строя. Кроме того, керамические варианты служат дольше, что делает их экономически выгодными в долгосроке несмотря на более высокую начальную стоимость.

Как выбрать подходящие насадки?

При выборе необходимо учитывать несколько факторов.

  • Тип материала. Что выбрать зависит от химической среды, в которой они будут работать. Например, оксид алюминия отлично подходит для кислых сред, а карбид кремния – для щелочных.
  • Форма. В зависимости от формы насадки обладают разными характеристиками массо- и теплообмена. Здесь нужно учитывать конкретный процесс и требуемую эффективность.
  • Размер. От этого параметра зависит удельная поверхность и гидравлическое сопротивление. Меньшие размеры обеспечивают большую площадь контакта, но увеличивают сопротивление потоку.
  • Рабочие параметры. Необходимо учитывать температуру, давление, скорость потока в системе. Они должны выдерживать эксплуатационные условия без потери свойств.

При выборе керамических кислотоупорных насадок рекомендуется консультироваться с производителями или специалистами в области химического инжиниринга, которые могут предоставить детальные рекомендации с учетом специфики конкретного производства.

Заключение

Керамические кислотоупорные насадки – незаменимые изделия для промышленности. Их устойчивость к химическим воздействиям, термостойкость, долговечность, экологичность обеспечивают высокую эффективность и надежность оборудования. Правильно выбранные и примененные изделия позволяют предприятиям оптимизировать производственные процессы, снизить затраты на обслуживание, продлить срок службы оборудования.
