Футеровка для печи

Что такое и зачем она нужна

Печная футеровка — это внутренний защитный слой, который принимает на себя основную тепловую нагрузку и отделяет горячую зону от наружной кладки или корпуса. Она нужна там, где обычный строительный материал при постоянном нагреве начинает быстрее терять прочность, растрескиваться или деформироваться.

Правильно выполненная огнеупорная футеровка печи решает несколько задач: защищает несущие элементы, уменьшает тепловые потери, помогает поддерживать стабильную температуру в топочной камере и продлевает срок службы конструкции. Особенно важна такая защита для печей, которые топят регулярно и интенсивно.

При этом футеровочный слой не должен быть жестко связан с наружной кладкой. Шамот и обычный керамический кирпич расширяются при нагреве по-разному, поэтому между слоями предусматривают температурный зазор или эластичную теплоизоляционную прослойку.

Какие части отопительной печи нужно футеровать

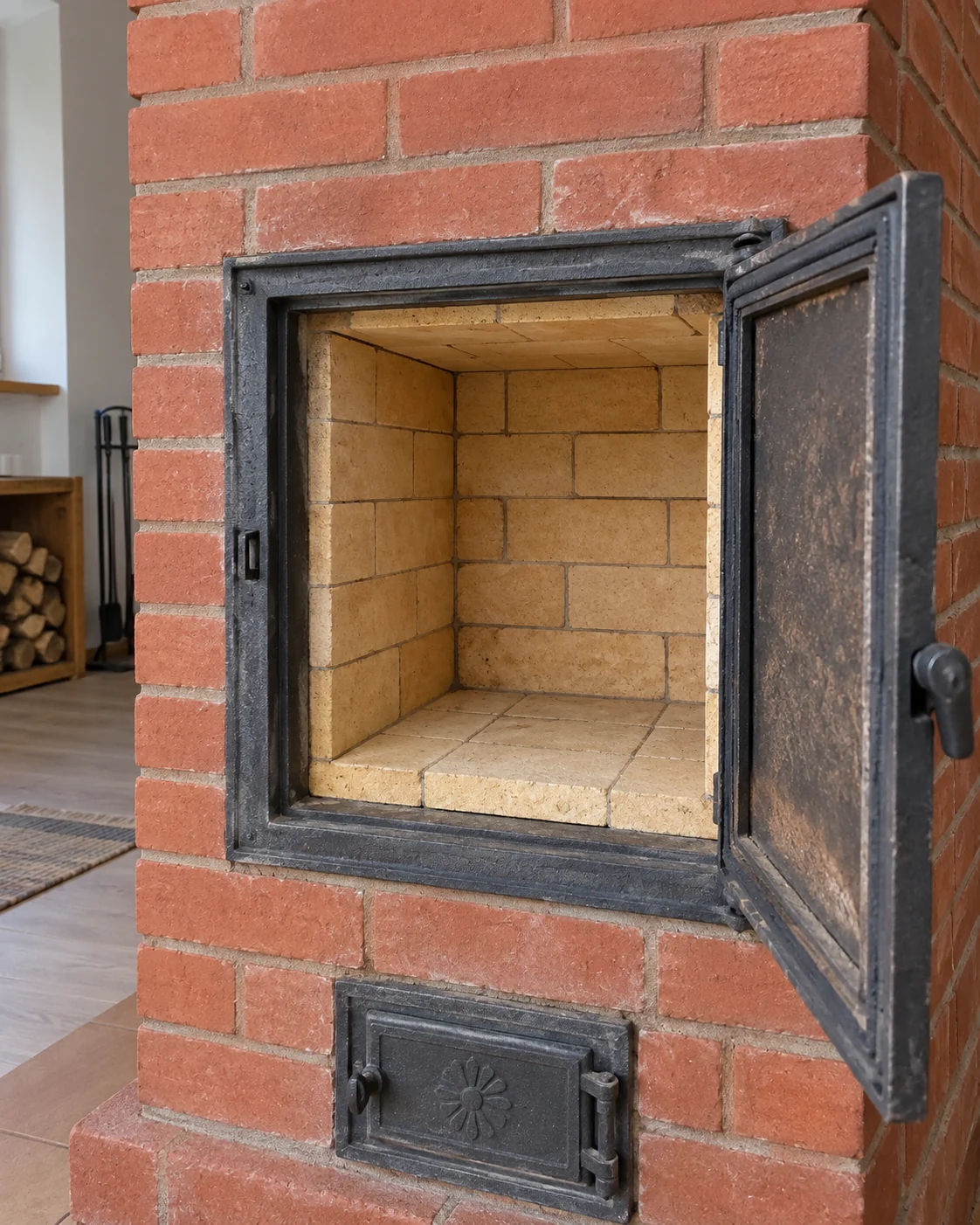

Самый нагруженный участок — топочная камера. Здесь материал контактирует с пламенем, раскаленными газами и топливом, а температура меняется быстрее всего. Поэтому футеровка топки печи требуется в первую очередь.

В зависимости от конструкции защиту также устраивают:

• на поде и боковых стенках топливника;

• на своде топки;

• возле колосниковой решетки;

• в зоне выхода горячих газов из топливника;

• вокруг горелки, если используется газовое или жидкое топливо;

• на отдельных участках дымовых каналов с высокой температурной нагрузкой.

Футеровка кирпичной печи подбирается не по принципу «чем толще, тем лучше», а с учетом температуры, режима топки и устройства конкретной печи. Избыточная толщина занимает полезный объем и увеличивает массу конструкции.

Какие огнеупоры применяются для внутренней защиты

Основные материалы для футеровки печей — шамотные изделия, легкие волокнистые теплоизоляторы и специальные огнеупорные смеси.

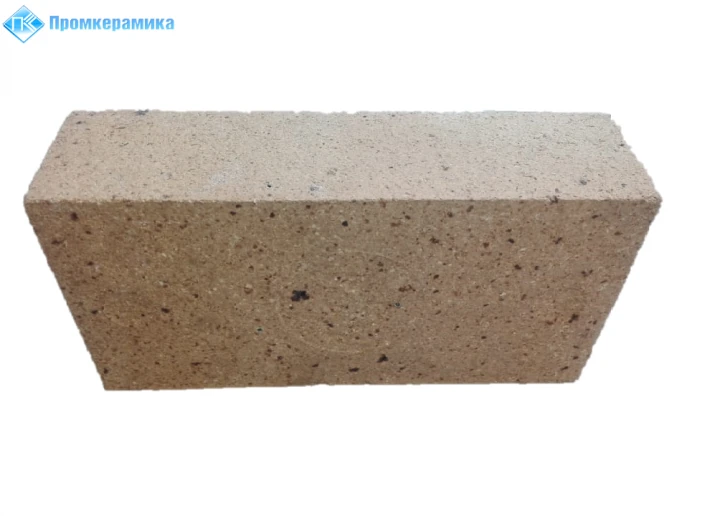

Для топок часто используют огнеупорный шамотный кирпич. Он устойчив к длительному нагреву и температурным циклам, хорошо подходит для стенок, пода и сводов. В ассортименте «ПромКерамики» представлены шамотные кирпичи ША и ШБ; отдельные изделия рассчитаны на эксплуатацию в высокотемпературных зонах. Например, для кирпича ША №22 на сайте компании указан диапазон огнестойкости 1200–1600 °C.

Когда требуется снизить массу и толщину защитного слоя, применяют шамотно-волокнистые плиты ШВП. Это жесткие термостойкие панели на основе шамота и каолинового волокна. ШВП-350 имеют плотность около 350 кг/м³ и могут применяться при температуре до 1250 °C. Такие футеровочные плиты удобны для теплоизоляции стен, сводов и других участков, где важно уменьшить тепловую инерцию.

Для компенсационных швов и сложных по форме зон подходит Каолиновая вата МКРР-130. Она легкая, эластичная, устойчива к термоударам и вибрациям. Максимальная температура применения материала, указанная «ПромКерамикой», составляет 1150 °C, кажущаяся плотность — не более 130 кг/м³.

Как выполняется футеровка печи шамотным кирпичом

Для внутренней кладки выбирают целый футеровочный кирпич без глубоких трещин, сколов и нарушенной геометрии. Размеры элементов желательно рассчитать заранее, чтобы свести подрезку к минимуму.

Футеровка печи кирпичом выполняется на шамотный мертель или другой состав, рассчитанный на соответствующую температуру. Швы делают тонкими и равномерными. Важно не перевязывать внутренний шамотный слой с наружной кладкой обычным кирпичом: два материала должны иметь возможность расширяться независимо.

Между футеровкой и наружной стенкой оставляют компенсационный промежуток. Его ширина зависит от конструкции; заполнять такой зазор жестким цементным раствором нельзя. После завершения работ кладке дают просохнуть, а первые топки проводят при небольшой нагрузке, постепенно повышая температуру.

Работа с шамотно-волокнистыми плитами

Плиты для футеровки удобны там, где кирпичная кладка получается слишком тяжелой или занимает много места. ШВП легко режутся под требуемую геометрию, поэтому подходят для стенок, сводов, экранов и теплоизоляционных вставок.

Панели крепят на жаростойкие мастики, неорганические клеевые составы или металлические штыри — способ зависит от температуры и конструкции. Стыки подгоняют плотно, без крупных щелей. При расчете следует учитывать возможную усадку волокнистого материала при высоком нагреве.

Главное преимущество ШВП — небольшая масса и низкая теплопроводность. За счет этого уменьшается нагрузка на конструкцию и сокращаются потери тепла через стенки.

Как ремонтируют и обновляют защитный слой

Ремонт футеровки печи требуется при появлении глубоких трещин, выкрашивании швов, отслаивании плит или локальном разрушении кирпича. Небольшие дефекты можно устранить огнеупорным ремонтным составом, но рыхлые и прогоревшие элементы оставлять нельзя.

Если поврежден значительный участок, выполняется замена футеровки печи. Старый материал аккуратно демонтируют, основание очищают от пыли и непрочных остатков раствора, затем проверяют состояние наружной кладки или металлического корпуса.

Новые элементы должны быть совместимы с оставшейся частью защиты по рабочей температуре и тепловому расширению. После ремонта печь обязательно просушивают и выводят на рабочий режим постепенно.

Как выбрать материалы для футеровки

Выбор начинается с реальной температуры на защищаемом участке. Огнеупорный кирпич для футеровки должен иметь запас по допустимому нагреву, но покупать материал с максимально возможной огнестойкостью без необходимости не всегда рационально.

Также учитывают:

1. массу футеровки и допустимую нагрузку на основание;

2. толщину защитного слоя;

3. форму топки, свода и каналов;

4. необходимость резки и подгонки;

5. стойкость к термоциклам и механическим воздействиям;

6. совместимость с кладочным раствором, клеем и соседними материалами.

Для прямого контакта с пламенем чаще выбирают шамот. Для теплоизоляционного слоя и компенсации расширения подходят волокнистые материалы. При сложной геометрии удобнее легкие панели и вата, которые проще подрезать и уложить без большого количества швов.

Правильный монтаж

Качественный результат зависит не только от свойств огнеупора, но и от монтажа. Перед началом работ основание очищают, проверяют размеры топки и раскладывают элементы насухо.

При устройстве внутреннего слоя важно:

• соблюдать проектную толщину и одинаковую ширину швов;

• не заполнять компенсационные зазоры обычным раствором;

• не связывать жестко шамотную и наружную кладку;

• использовать смеси и крепеж, рассчитанные на рабочую температуру;

• избегать пустот и выступающих элементов внутри топки;

• защищать волокнистые изделия от увлажнения до монтажа.

После кладки или установки панелей печи дают полностью высохнуть. Первый розжиг делают щадящим. Резкий нагрев сырой конструкции — частая причина трещин и отслоений.

Заключение

Грамотно подобранная защита топки уменьшает тепловую нагрузку на корпус, повышает надежность печи и позволяет дольше обходиться без серьезного ремонта. Для каждого участка важно выбирать материал по температуре, массе, толщине, форме и условиям эксплуатации.

В компании «ПромКерамика» можно купить огнеупорный шамотный кирпич, шамотно-волокнистые плиты ШВП, каолиновую вату МКРР-130, мертели и другие огнеупорные материалы для строительства и ремонта отопительного оборудования. Специалисты компании помогут подобрать решение под конкретную конструкцию, температурный режим и требуемую толщину защитного слоя.
